Гидроклапаны последовательности Sun Hydraulics
Клапаны последовательности Sun Hydraulics ввертного типа (картриджные) с пилотным управлением аналогичны предохранительным клапанам, однако при этом они оснащены дополнительной третьей линией для слива гидравлической жидкости из полости пружины. Данные гидроклапаны Sun Hydraulics позволяют регулировать давление более точно, нежели предохранительные клапаны, поскольку регулировка производится на основе абсолютного давления. При управлении последовательностью работы двух и более цилиндров или гидромоторов давление на исполнительном звене, совершающим движение первым, поддерживается постоянным. Клапаны последовательности Sun Hydraulics ввертного типа (картриджные) прямого действия являются взаимозаменяемыми с аналогичными клапанами с пилотным управлением и могут применяться в качестве альтернативы последним.
Конструктивные принципы и особенности:
- низкий гистерезис и минимальные перетечки в закрытом положении;
- давление закрытия составляет 85% от давления открытия;
- прямое действие подразумевает высокую скорость открытия и закрытия.
| Схема и описание | |||
|---|---|---|---|
| Код | Пропускная способность | Посадочное гнездо | |

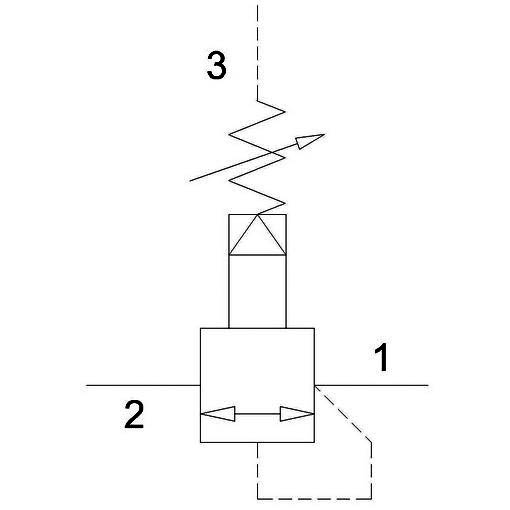

| Клапан последовательности гидравлический (гидроклапан) непрямого действия (с пилотным управлением), Sun Hydraulics | RSBC | 30 л/мин | T-163A |
| RSDC | 60 л/мин | T-11A | |
| RSFC | 120 л/мин | T-2A | |
| RSHC | 240 л/мин | T-17A | |
| RSJC | 480 л/мин | T-19A | |

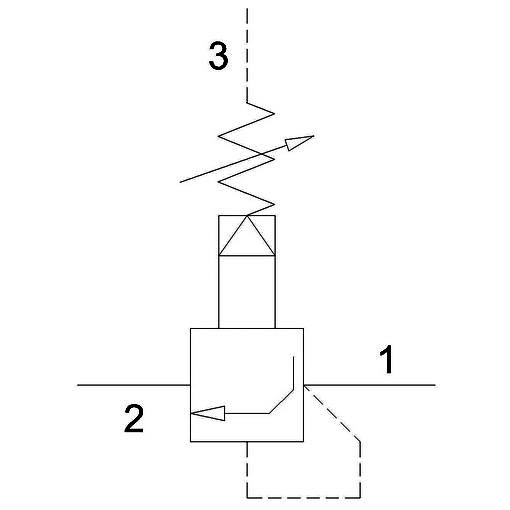

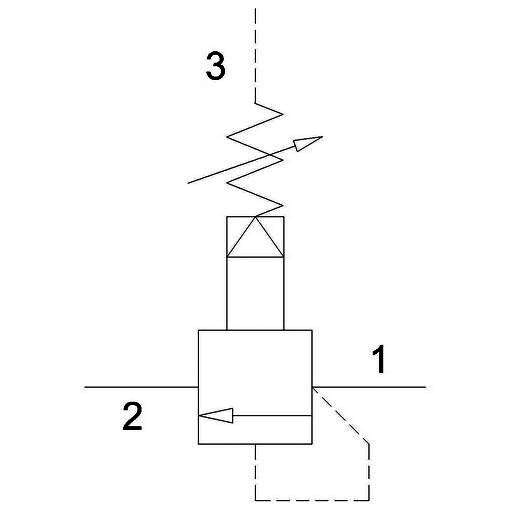

| Клапан последовательности гидравлический (гидроклапан) непрямого действия (с пилотным управлением), тарельчатый, Sun Hydraulics | RSDS | 60 л/мин | T-11A |
| RSFS | 120 л/мин | T-2A | |
| RSHS | 240 л/мин | T-17A | |
| RSJS | 480 л/мин | T-19A | |

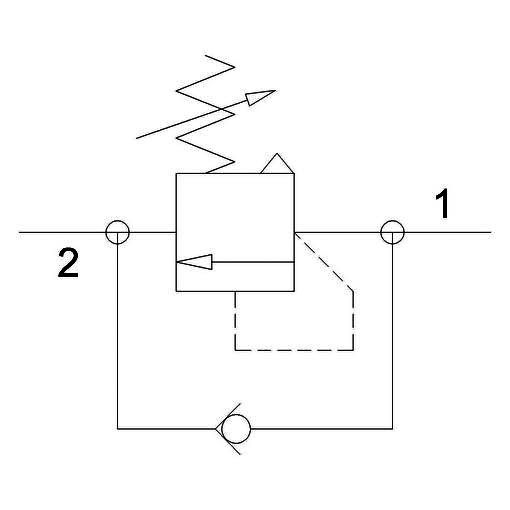

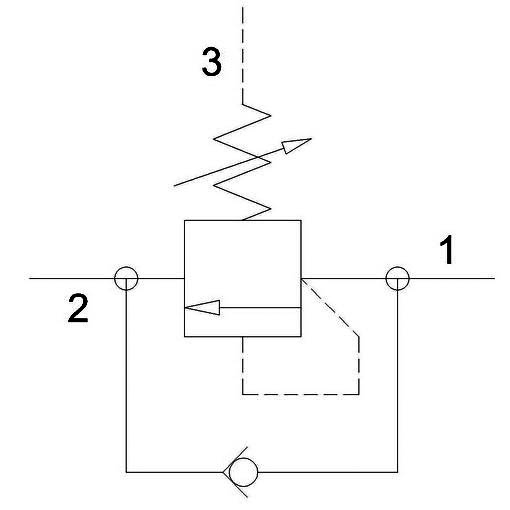

| Клапан последовательности гидравлический (гидроклапан) прямого действия, с обратным клапаном, Sun Hydraulics | SCCA | 60 л/мин | T-11A |
| SCEA | 120 л/мин | T-2A | |
| SCGA | 240 л/мин | T-17A | |
| SCIA | 480 л/мин | T-19A | |
| Клапан последовательности гидравлический (гидроклапан) прямого действия, с обратным клапаном, со связью с атмосферой, Sun Hydraulics | SCEB | 120 л/мин | T-5A |
| Клапан последовательности гидравлический (гидроклапан) прямого действия, со связью с атмосферой, Sun Hydraulics | SXCB | 60 л/мин | T-13A |

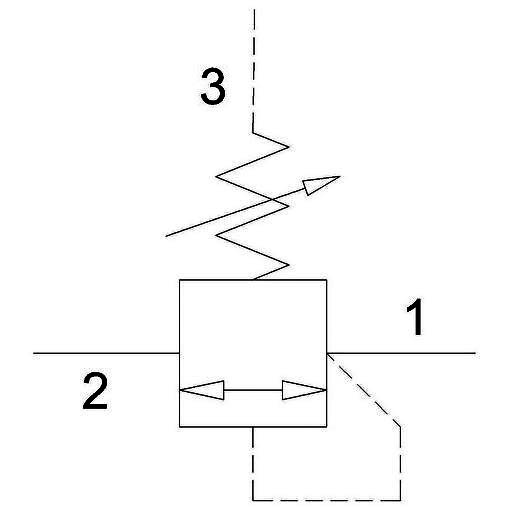

| Клапан последовательности гидравлический (гидроклапан) прямого действия, Sun Hydraulics | SXCA | 60 л/мин | T-11A |
| SXEA | 120 л/мин | T-2A | |

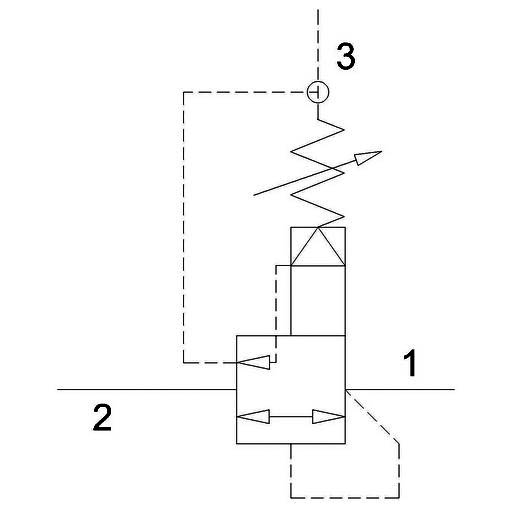

| Клапан последовательности гидравлический (гидроклапан) непрямого действия (с пилотным управлением), клапан "скачка давления" или "кик-даун", Sun Hydraulics | SQBB | 30 л/мин | T-163A |
| SQDB | 60 л/мин | T-11A | |
| SQFB | 120 л/мин | T-2A | |
| SQHB | 240 л/мин | T-17A | |
| SQJB | 480 л/мин | T-19A | |

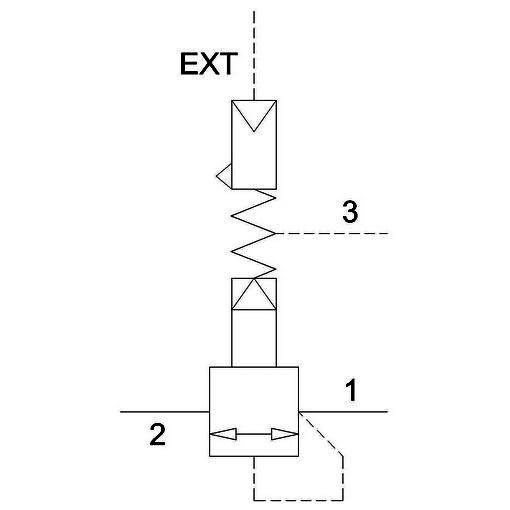

| Клапан последовательности гидравлический (гидроклапан) непрямого действия с пневмоуправлением, Sun Hydraulics | RSFE | 120 л/мин | T-2A |
| RSHE | 240 л/мин | T-17A | |
| RSJE | 480 л/мин | T-19A | |

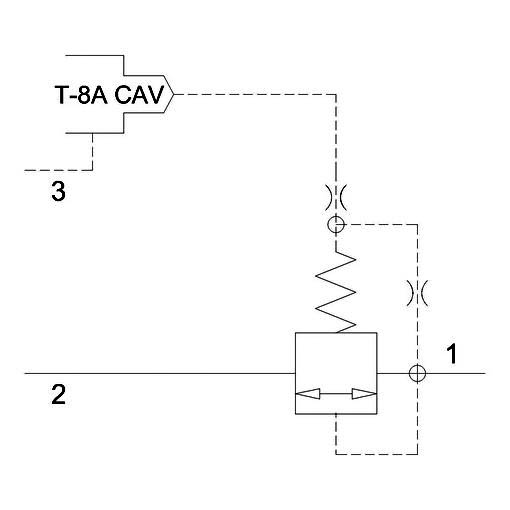

| Клапан последовательности (основная ступень) гидравлический (гидроклапан) непрямого действия (с пилотным управлением), с гнездом для подключения пилотного клапана, Sun Hydraulics | RSDC8 | 60 л/мин | T-11A |
| RSFC8 | 120 л/мин | T-2A | |
| RSHC8 | 240 л/мин | T-17A | |
| RSJC8 | 480 л/мин | T-19A | |
| Клапан последовательности (основная ступень) гидравлический (гидроклапан) непрямого действия (с пилотным управлением), с гнездом для подключения пилотного клапана, тарельчатый, Sun Hydraulics | RSDS8 | 60 л/мин | T-11A |
| RSFS8 | 120 л/мин | T-2A | |
| RSHS8 | 240 л/мин | T-17A | |
| RSJS8 | 480 л/мин | T-19A | |
| Клапан последовательности гидравлический (гидроклапан) непрямого действия (с пилотным управлением), антишоковый (с пологой характеристикой), тарельчатый, с дренажом (порт 3), Sun Hydraulics | SDFT | 120 л/мин | T-2A |
| SDHT | 240 л/мин | T-17A | |
| SDJT | 480 л/мин | T-19A |
