Тормозные гидроклапаны со связью с атмосферой, 3 порта Sun Hydraulics
Уравновешивающие (тормозные, контрбалансные) клапаны Sun Hydraulics с блокировкой открытия являются невосприимчивыми к противодавлению в линии 2. Противодавление может оказать негативное влияние на работу стандартных уравновешивающих клапанов без блокировки открытия, которое обусловлено повышением давления настройки, противодействующего пилотному давлению. Это может привести к потере стабильности работы гидравлическиго клапана при больших значениях противодавления или его пульсациях. При возникновении в системах проблем, вызванных непредусмотренным противодавлением, трехлинейные гидроклапаны со связью с атмосферой (серия CA**) могут быть установлены вместо тормозных клапанов серии CB** в те же посадочные гнезда.

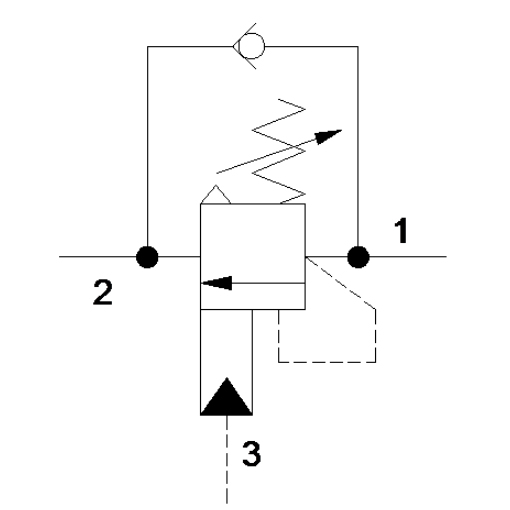

| Схема и описание | |||
|---|---|---|---|
| Код | Пропускная способность | Посадочное гнездо | |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) со связью с атмосферой, пилотное соотношение 1:1, Sun Hydraulics | CABK | 30 л/мин | T-11A |
| CACK | 60 л/мин | T-11A | |
| CAEK | 120 л/мин | T-2A | |
| CAGK | 240 л/мин | T-17A | |
| CAIK | 480 л/мин | T-19A | |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) со связью с атмосферой, пилотное соотношение 2:1, Sun Hydraulics | CACL | 60 л/мин | T-11A |
| CAEL | 120 л/мин | T-2A | |
| CAGL | 240 л/мин | T-17A | |
| CAIL | 480 л/мин | T-19A | |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) со связью с атмосферой, пилотное соотношение 3:1, Sun Hydraulics | CACA | 60 л/мин | T-11A |
| CAEA | 120 л/мин | T-2A | |
| CAGA | 240 л/мин | T-17A | |
| CAIA | 480 л/мин | T-19A | |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) со связью с атмосферой, пилотное соотношение 4.5:1, Sun Hydraulics | CABG | 30 л/мин | T-11A |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) со связью с атмосферой, пилотное соотношение 5:1, Sun Hydraulics | CACG | 60 л/мин | T-11A |
| CAEG | 120 л/мин | T-2A | |
| CAGG | 240 л/мин | T-17A | |
| CAIG | 480 л/мин | T-19A | |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) со связью с атмосферой, пилотное соотношение 7:1, Sun Hydraulics | CABN | 30 л/мин | T-11A |
| Тормозной (уравновешивающий) клапан гидравлический (гидроклапан) со связью с атмосферой, пилотное соотношение 10:1, Sun Hydraulics | CACH | 60 л/мин | T-11A |
