Делители-сумматоры потока гидравлические Sun Hydraulics
Компания Sun Hydraulics производит несколько моделей гидравлических делителей и делителей-сумматоров потока золотникового типа с компенсацией давления исполнения со стандартной точностью под большие расходы и исполнения с повышенной точностью под малые расходы. Диапазон расхода на входе составляет 1...270 л/мин при рабочем давлении до 350 бар. Необходимо отметить, что гидроклапаны всех моделей и исполнений не выполняют функции разделения или суммирования потоков при расходах, меньших минимального требуемого расхода на входе. При начальном нулевом расходе клапан по сути является тройником до момента повышения расхода до минимального.
Схема и описание | |||
---|---|---|---|
Код | Пропускная способность | Посадочное гнездо | |

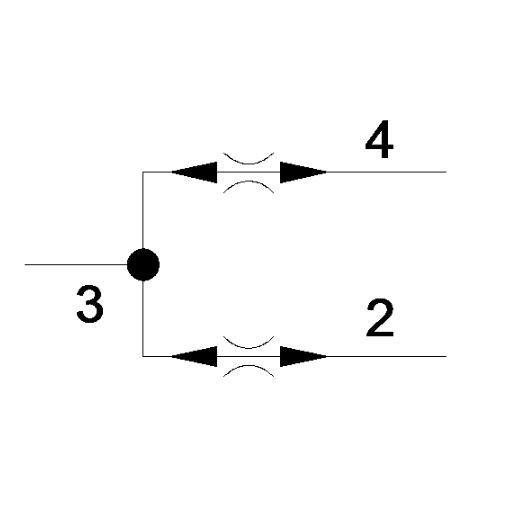

Делитель-сумматор потоков гидравлический, Sun Hydraulics | FSCA | 6-30 л/мин | T-31A |
FSDA | 12-60 л/мин | T-32A | |
FSEA | 23-120 л/мин | T-33A | |
FSFA | 45-240 л/мин | T-34A | |
Делитель-сумматор потоков гидравлический повышенной точности, Sun Hydraulics
| FSCA | 1-6 л/мин | T-31A |
FSBA | 2,5-12 л/мин | T-31A | |
FSDG | 6-30 л/мин | T-32A | |
FSEG | 12-60 л/мин | T-33A | |
FSFG | 23-120 л/мин | T-34A | |
Делитель-сумматор потоков гидравлический для больших расходов, Sun Hydraulics
| FSCH | 8-34 л/мин | T-31A |
FSDH | 15-65 л/мин | T-32A | |
FSEH | 32-130 л/мин | T-33A | |
FSFH | 60-270 л/мин | T-34A | |

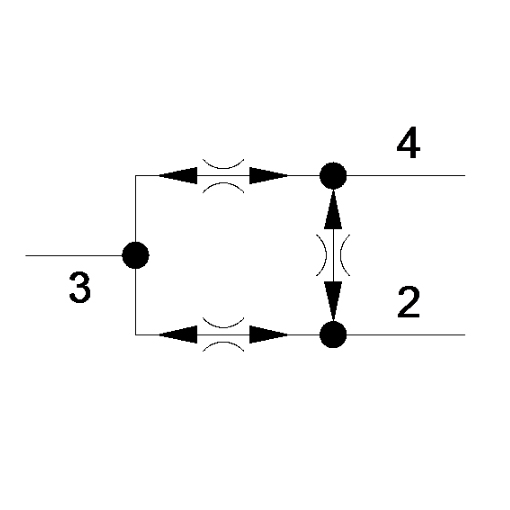

Делитель-сумматор потоков гидравлический с уравнительным демпфером, Sun Hydraulics
| FSCS | 6-30 л/мин | T-31A |
FSDS | 12-60 л/мин | T-32A | |
FSES | 23-120 л/мин | T-33A | |
FSFS | 45-240 л/мин | T-34A | |
Делитель-сумматор потоков гидравлический повышенной точности, с уравнительным демпфером, Sun Hydraulics
| FSAS | 1-6 л/мин | T-31A |
FSBS | 2,5-12 л/мин | T-31A | |
FSDR | 6-30 л/мин | T-32A | |
FSER | 12-60 л/мин | T-33A | |
FSFR | 23-120 л/мин | T-34A |
