Описание

Данный электронный блок предназначен для управления пропорциональными клапанами с одним или двумя соленоидами. С целью оптимизации работы предусмотрена возможность регулировки различных параметров устройства. Данный усилитель является недорогим и компактным решением. Управление усилителем осуществляется входными сигналами напряжения или тока. Система управления выходным током является замкнутой, поэтому его значение не зависит от входного напряжения и сопротивления соленоида. В некоторых потенциометрах и переключателях с двухрядным расположением выводов (DIL-переключателях) предусмотрена возможность адаптации к клапанам различных производителей. Типовое применение: управление пропорциональными клапанами в гидросистемах различных назначений.

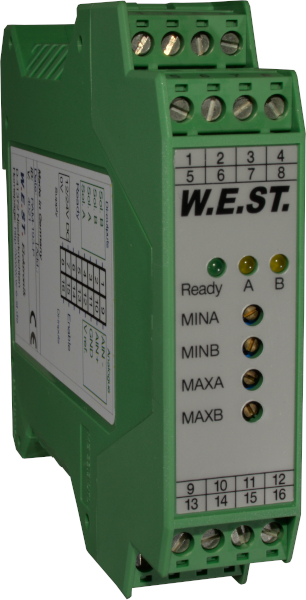

PAM-193-2 Усилитель w.e.st. elektronik gmbh
PAM-193-P-4021 - Для клапанов с одним или двумя соленоидами (макс. ток на выходе: 1.2 A и 2.6 A)
PAM-193-L-4021 - Для клапанов с одним или двумя соленоидами (макс. ток на выходе: 0.6 A и 1.2 A)
Маркировка включает в себя исполнение устройства (первые два символа) и версию программного обеспечения (следующие два символа). В связи с непрерывным усовершенствованием продукции маркировка может различаться. Указание точной маркировки не является необходимым условием для заказа. Замещающие товары PAM-195 - усилитель для направляющих клапанов PAM-192 - усилитель для регулирующих клапанов, регулирование осуществляется потенциометром. Комплект поставки усилителя включает в себя усилитель и клеммные колодки, являющиеся частью корпуса. Штекер Profibus, шинные кабели и другие компоненты, которые могут быть необходимы для монтажа, заказываются отдельно.

PAM-193-P Усилитель для направляющих клапанов W.E.ST. купить у официального дистрибьютора в России

Особенности устройства

  • Усилитель для пропорциональных направляющих клапанов
  • Различные сигналы управления
  • Компактные размеры
  • Регулировка с помощью потенциометра
  • Значения МИН. и МАКС. тока, настройка ЛЧМ и частоты ШИМ регулируются с помощью потенциометра
  • Диапазон значений тока (DIL-переключатель): до 2,6 A

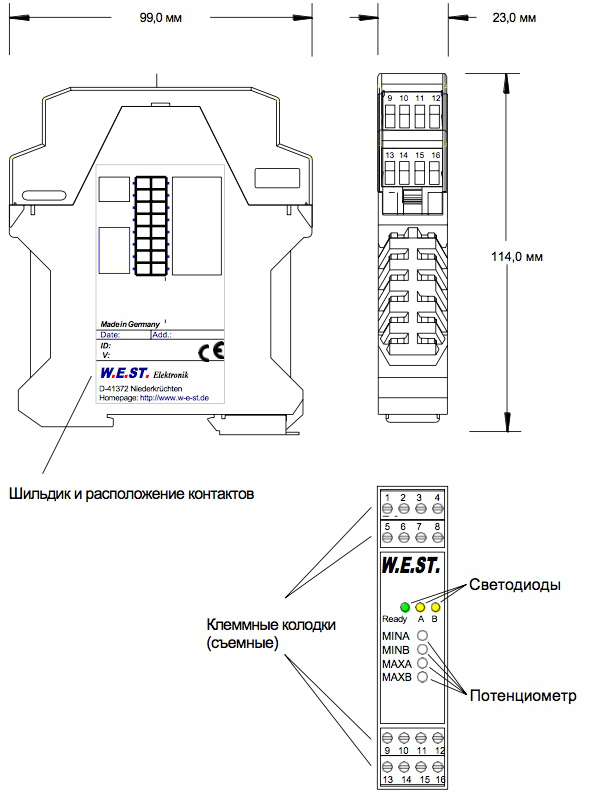

Монтаж

Данный электронный блок предназначен для установки в шкаф управления с экранированием. Все подводимые к нему кабели также должны быть экранированы; полное экранирование является обязательным. В непосредственной близости от электронного блока не допускается установка оборудования, которое может являться источником сильных электромагнитных помех. Типовое место установки: в блоке управляющей автоматики на 24 В (вблизи ПЛК). Компоновка шкафа автоматики должна быть разработана таким образом, чтобы секции силового и управляющего оборудования были отделены друг от друга. Опыт показывает, что наиболее предпочтительным местом установки устройства является пространство вблизи ПЛК (секция с оборудованием на 24 В). Все цифровые и аналоговые входы и выходы устройства оснащены фильтрами и защитой от повышенного напряжения. При наличии в цепи других потребителей электроэнергии рекомендуется выполнение заземления по схеме «звезда».

Технические параметры

Питание
(В) 12... 30 (включая пульсации)
Потребляемый ток
(мА) <100 + ток соленоида
Внешний предохранитель
(А) 3 (время задержки срабатывания среднее)
Эталонное напряжение
(В) 8 (макс. ток: 10 мA)
Цифровые входы
(В) логический ноль (0): < 2
(В) логическая единица (1): > 10
Входное сопротивление
(кОм) 25
Цифровые выходы
(В) логический ноль (0): < 2
(В) логическая единица (1): > 12 (50 мA)
Аналоговые входы
(сигналы с датчиков
и сигналы управления)
(В) ±10 / 0... 10; 90 кОм
(мА) 4...20; 390 Ом
Разрешение(%) 0,025
Выходной ток ШИМ(А) 1,2 или 2,6 (переключается с помощью DIL);
защита при обрыве кабеля
Частота ШИМ(Гц) 80... 340 или 2000
Стандарты электромагнитной
совместимости
EN 61000-6-2: 8/2002
EN 61000-6-3: 6/2005
