Одиночные тормозные клапаны в различных корпусах

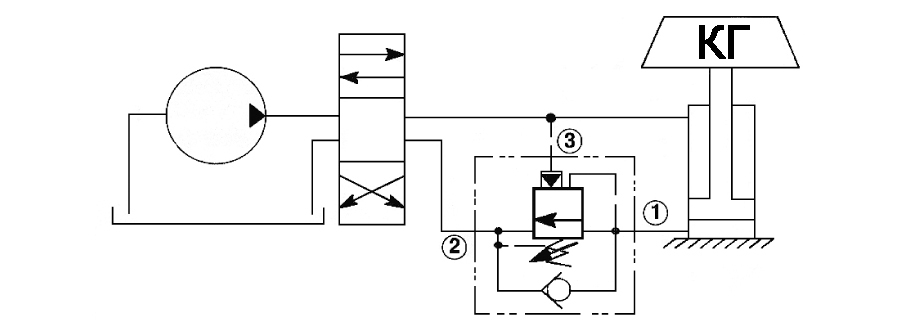

Пример использования
Параметры
Возможные параметры
клапанов* | |
Макс. расход (потери давления ≤ 8 бар), л/мин | 10...480 |
Макс. рабочее давление, бар | 350 |
Диапазон рабочих температур, ºС | -60...+120 |
Пилотное соотношение гидроклапанов | 1:1, 1.5:1, 2:1,
2.3:1, 3:1, 4.5:1, 5:1, 7:1, 8:1, 10:1 |
*Параметры изделия варьируются в зависимости от конкретных моделей тормозных клапанов, от уплотнений клапанов, а также от материала корпуса. Подробнее в разделе Техническая информация.
Тормозные (уравновешивающие) клапаны можно разделить по способу установки на:
- фланцевого монтажа;
- с помощью "банджо-болта" прямо в порт гидроцилиндра;
- модульного (плиточного) монтажа;
- в линию.
Для каждого тормозного клапана производства Sun Hydraulics существует более двадцати вариантов исполнения корпусов. Кроме этого мы можем изготовить корпус по чертежам заказчика.
Описание
Тормозной клапан (часто его называют "уравновешивающим") служит для обеспечения плавности работы гидродвигателей (гидромотора или гидроцилиндра), а также выполняет функцию гидрозамка. При действии попутных нагрузок, вектор движения которых совпадает с направлением движения гидроцилиндра или гидромотра, возникают рывки и колебания, что приводит к нестабильности гидравлической системы. Тормозные клапаны помогают добиться необходимой плавности в работе гидродвигателей.
Предусмотрена возможность регулировки гидроклапанов под давлением без усилия.
