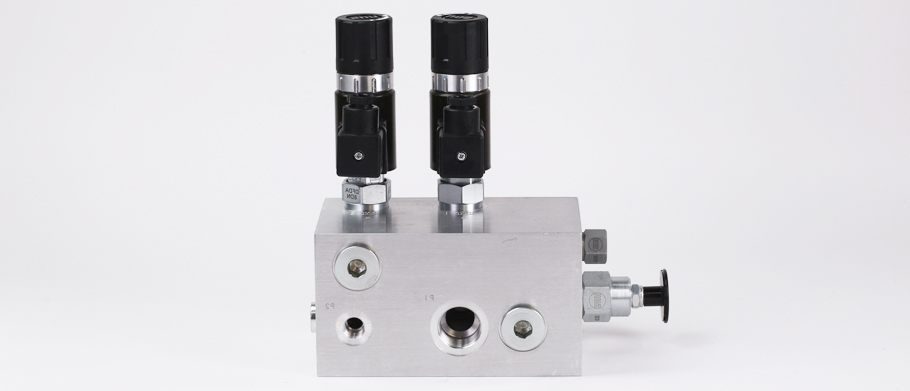

Блок клапанов гидравлической лебедки

Блоки клапанов контура лебедки можно разделить по способу установки на: фланцевого монтажа (в том числе к гидромоторам производства Пневмостроймашина, Danfoss, Staffa, Parker, Char-Lynn,  гидравлическим лебедкам Zollern, Rotzler и т.д.) и линейного монтажа.

Блок клапанов предназначен для выполнения следующих функций:

  • беспрепятственного пропускания рабочей жидкости на вход в гидромотор при подъеме груза с лебедкой;
  • гидравлического замка при отсутствии управляющего сигнала;
  • тормозного клапана для плавного движения лебедки при опускании груза;
  • предохранительного клапана, срабатывающего при превышении установленного давления в нагруженной полости гидромотора;
  • плавности опускания груза с регулируемой скоростью при аварийном отказе работы основной гидросистемы и др.
Предусмотрена возможность регулировки гидроклапанов под давлением без усилия.


Рекомендуем

Дополнительно есть возможность сохранения действующих настроек с помощью пломбировочных колпачков на клапаны (материал - сталь и нержавеющая сталь).

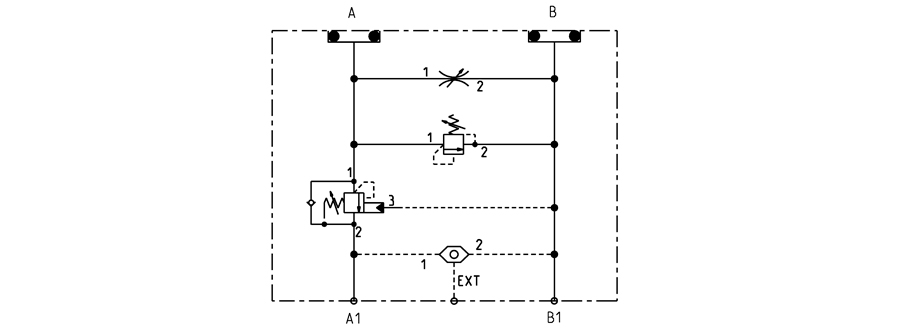

Схема

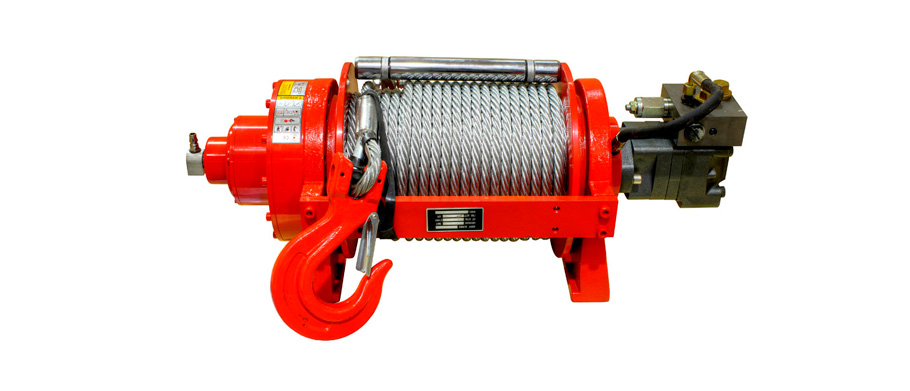

Пример использования

Параметры

Возможные параметры
блока*
Макс. расход (потери давления ≤ 8 бар), л/мин10...480
Макс. рабочее давление, бар350
Диапазон рабочих температур, ºС -60...+120

*Параметры изделия варьируются в зависимости от конкретных моделей гидравлических клапанов, от уплотнений клапанов, а также от материала корпуса блока. Подробнее в разделе Техническая информация.
