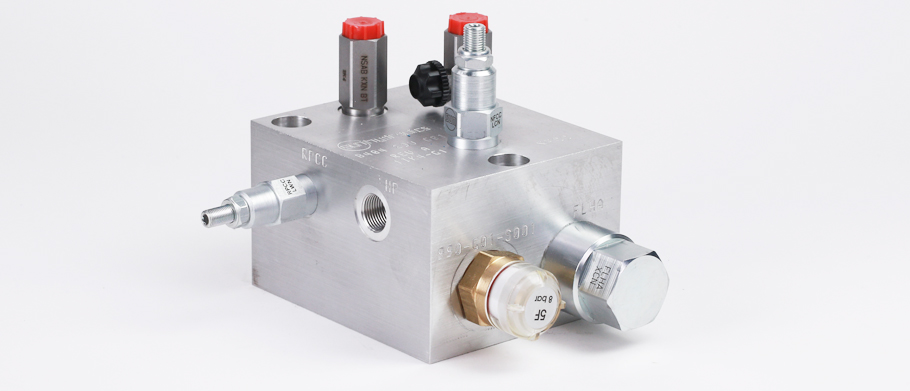

Блок для маслостанции

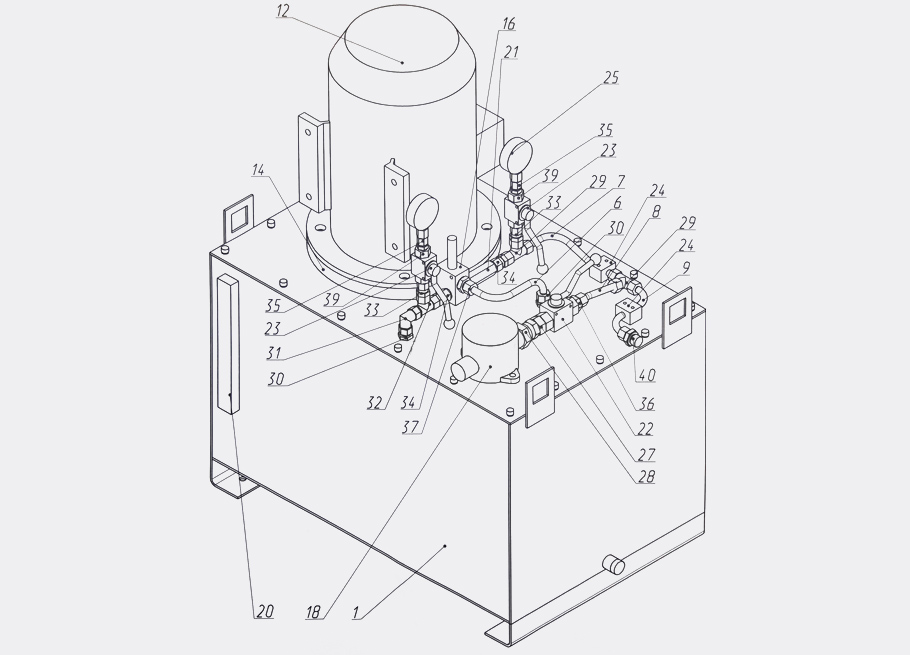

Пример модернизации «осиного гнезда» маслостанции на блок клапанов, включающим в себя сливой фильтр, а также дополнительный порт для подключения аварийного насоса. Данный блок клапанов мы разработали для клиента, который на протяжении нескольких лет выпускал однотипные маслостанции и не всегда был доволен качеством соединительных элементов.

В состав блока входят:
- Кран для подключения манометра;
- Регулируемый предохранительный клапан;
- Два обратных клапана;
- Регулируемый дроссель;
- Сливной фильтр с индикатором загрязнения.

Предусмотрена возможность регулировки гидроклапанов под давлением без усилия.

Рекомендуем

Дополнительно есть возможность сохранения действующих настроек с помощью пломбировочных колпачков на клапаны (материал - сталь и нержавеющая сталь).

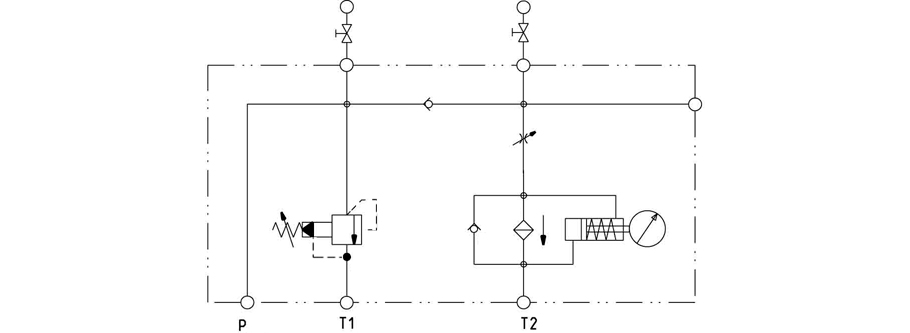

Схема

Пример использования

Параметры

Возможные параметры
блока*
Макс. расход (потери давления ≤ 8 бар), л/мин45...760
Макс. рабочее давление, бар350
Диапазон рабочих температур, ºС -60...+120

*Параметры изделия варьируются в зависимости от конкретных моделей гидравлических клапанов, от уплотнений клапанов, а также от материала корпуса блока. Подробнее в разделе Техническая информация.
