XMD-02 Электрогидравлический драйвер с двумя выходами (двухканальный усилитель ШИМ) Sun Hydraulics

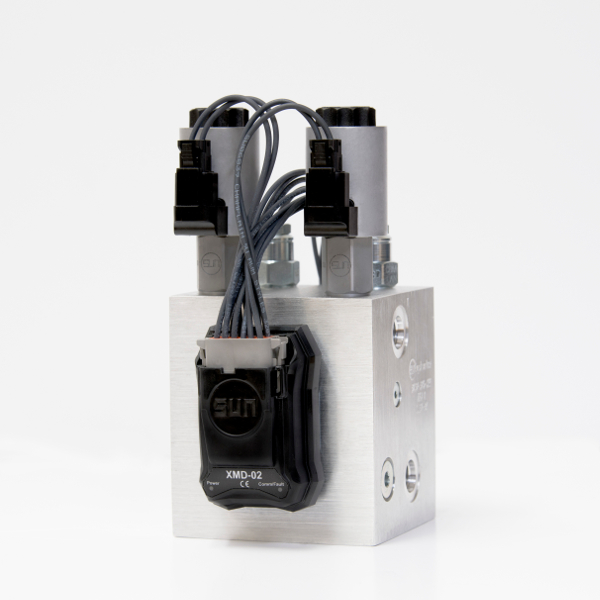

Пример использования

Описание

XMD — это электрогидравлический драйвер, предназначенный для использования в мобильной технике и промышленном оборудовании. Настройка драйвера осуществляется с помощью бесплатного мобильного приложения XMD, разработанного специально для работы с гидроприводами с электроуправлением, используемыми для различных целей в технике, работающей на дорогах общего пользования и вне их, включая такие области как сельское хозяйство, лесная промышленность, строительство, флот, горные разработки, погрузо-разгрузочные работы и транспортировка материалов. Драйвер XMD позволяет оптимизировать управление расходом и давлением в клапанах Sun и обеспечивает высокую повторяемость и надежность работы в ответственных системах.

Драйвер XMD-02 предназначен для управления давлением или расходом с использованием двух выходов, которые могут быть настроены для совместной либо независимой работы. Возможна настройка драйвера для управления реверсивным насосом с переменной частотой вращения, реверсивным гидромотором или цилиндром двустороннего действия.

Удобная настройка

Простая, безопасная и быстрая настройка через Bluetooth с радиусом действия 30 м.

XMD Драйвер Sun Hydraulics для пропорциональных гидроклапанов

Надежность

Предназначены для работы в тяжелых условиях в мобильной и промышленной технике.

Универсальность

Работают с любыми запорными клапанами с электропропорциональным и электромагнитным управлением.

Основные данные

Передача данных через CAN-шину (SAE J1939)

Датчики с CAN-интерфейсом и джойстики могут быть сконфигурированы в качестве входов или удаленных узлов для работы с любым программируемым CAN-контроллером или дисплеем. Кроме того, драйверы XMD позволяют передавать сигналы с универсальных аналоговых входов как CAN-сообщения, обеспечивая интеллектуальное управление и получение диагностической информации.

Профили быстрой настройки

Просто выберите режим с одной или двумя катушками, и типовые параметры давления и расхода будут установлены автоматически. Данный тип настройки является максимально быстрым и надежным.

Режим диагностики

Режим диагностики обеспечивает доступ для специалистов, находящихся в любой точке мира, к сообщениям об ошибках и информации об условиях работы без изменения настроек, защищенных паролем.

График работы входов/выходов

В драйвере предусмотрена возможность создания пользовательских графиков выходных параметров с целью точного управления джойстиком, а также пользовательских графиков расхода/давления с
использованием универсальных входов и данных, получаемых с устройств CAN-сети.

Эксплуатационные характеристики

Напряжение питания9...32 В DC
Ток питанияXMD-02: макс. 6 A
Масса0,136 кг
Размеры (Д x Ш x В)85,87 x 58,49 x 35,62 мм
Материал корпусаПБТ, стеклонаполненный 30 %
Степень защитыIP69K
СертификатыCE, E-Mark, E11 10R-05100024 2014/53/EU (Директива на радиооборудование), 2014/35/EU (Низковольтное оборудование)

Передача данных

CAN2,0 B (макс. напряжение +32 В DC)
Скорость передачи
данных (Бод)
125 кбит/с, 250 кбит/с,
500 кбит/с, 1 Мбит/с
Скорость передачи
данных (Бод) по умолч.
250 кбит/с
ПротоколSAE J1939

Примечания:
1) В устройстве отсутствуют опасные токоведущие части. Соединения рассчитаны на макс. напряжение 32 В DC.
2) Рекомендуемое напряжение питания: 12 В DC или 24 В DC с отрицательным заземлением. Защита при прокрутке двигателя: 6 В DC.
3) Для работы по протоколу CAN необходим витой кабель или экранированная витая пара в соответствии с применимым стандартом.

Входы

Универсальные входы0...5 В DC, 0...10 В DC, 4-20 мA, цифровой, частота 60 Гц...10 кГц, частота ШИМ 60 Гц...10 кГц, сопротивление 0...100 кОм), программно конфигурируемый
XMD-02 (2 универсальных входа)
Диапазон входных
сигналов
Режим входного тока: 0 ...+20 мA.
Максимально допустимый ток: +22 мA (импеданс Z = ~200 Ом).
Активная защита цепи: ток более 22 мA, напряжение до 32 В.
Цифровой вход: 0...+Питание, максимум 32 В DC (импеданс Z = ~10 кОм).
Цифровой вход: Время устранения дребезга в контактах 200 мс, зафиксировано во встроенном ПО (прошивка).
Максимальное напряжение на любом входном контакте: +32 В DC и -0,7 В DC.

Выходы

Выходы ШИМПиковый ток 0..3,0 А при -40...+75°C непревыв. на каждый канал
Пиковый ток 0...2,7 А при +75...+85°C непревыв. на каждый канал
XMD-02 (2 выхода ШИМ)
Нестабильность тока± 1мA при токе более 35 мA
Частота ШИМ33 Гц...5 кГц
Частота вибрации33...500 Гц
Амплитуда вибрации0...25% от времени ШИМ
ДиагностикаОбнаружение короткого замыкания и размыкания цепи
Защита от обратного ходаВстроенная
Время выхода на режим0,65 с, с шагом 1 мс
Опорный выходной сигнал5 В DC, ±0,1 В DC (макс. ток 250 мА)

Параметры окружающей среды

Рабочая температура-40...+85°C
Температура хранения-60...+120°C
Вибрация33,3 Гц, пик. 6,8g (Испыт.: S-367 Глава 11.0)
Ударная нагрузкаПик. 49g (Испыт.: S-367 Глава 12.0)
Стандарты по
электромагнитной
совместимости /
защите от помех
EN 55024, EN 55032, EN 13309, EN/ISO 14982, ISO 13766, ISO 16750-2, J1113-4/11/12/13/26, ISO 1142-2/10, CISPR 25, FCC 15B, ICES-003, UNECE Reg 10.5, EN 61326-1:2013, EN 301 489-1 V2.2.0, EN 301 489-17, EN 12895

Подробный каталог с технической информацией по драйверам XMD-01 и XMD-02 можно скачать вот тут.
